HYDROCYCLONE

L’hydrocyclone est un  équipement dédié au traitement des eaux mélangées aux hydrocarbures et constitue un développement de pointe. Il est l’un des équipements majeurs dans le traitement des eaux de production et souvent implanté comme appendice des séparateurs, dessaleurs.

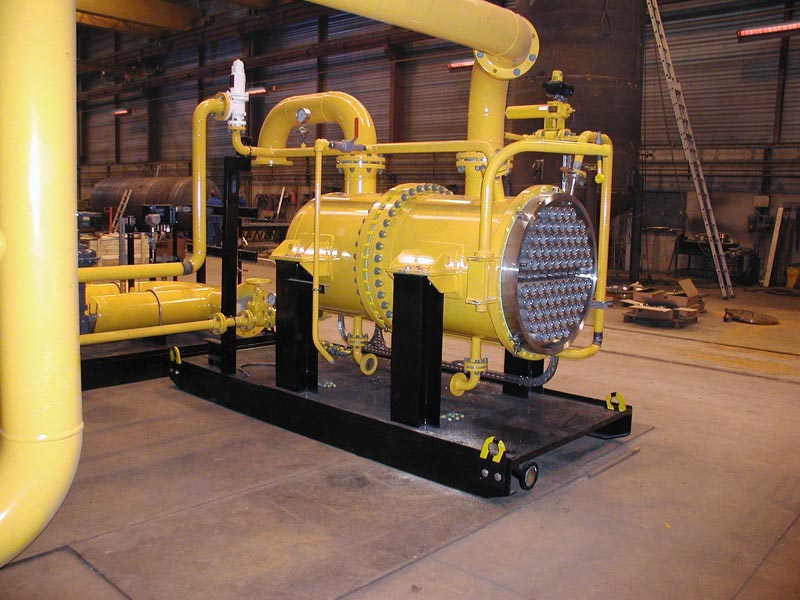

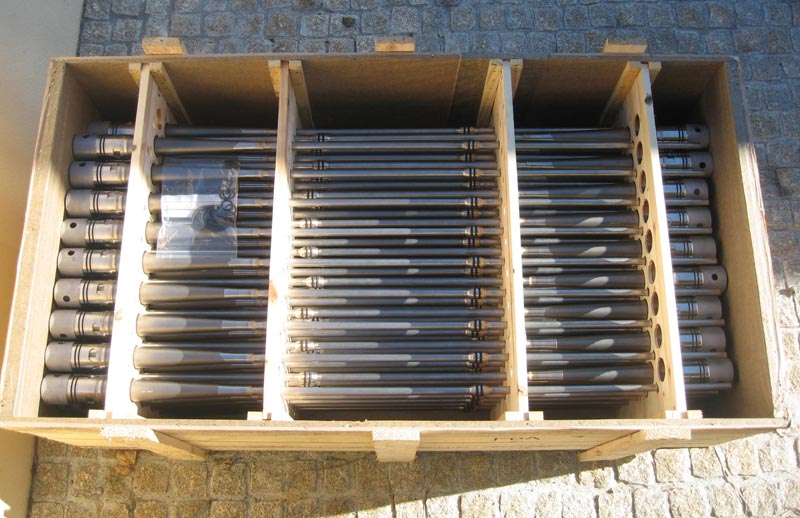

L’hydrocyclone est constitué d’une série de liners installés dans la capacité et supportés par des plaques tubulaires.
L’eau produite est introduite dans l’hydrocyclone par une entrée tangentielle qui favorise la rotation dans la tête de l’hydrocyclone entraînant la formation d’un flux tourbillonnant libre. Progressant le long des liners, le fluide voit sa rotation accélérée par une réduction progressive du diamètre des liners.

Au sein du liquide, un champ d’accélération centrifuge important est créé qui induit une séparation triphasique avec les particules denses du type sable qui sont plaquées aux parois et entraînées vers l’extrémité terminale avec le flux d’eau, et les gouttelettes d’huile moins denses que l’eau qui sont poussées dans l’axe du liner où se forme un cordon d’huile.

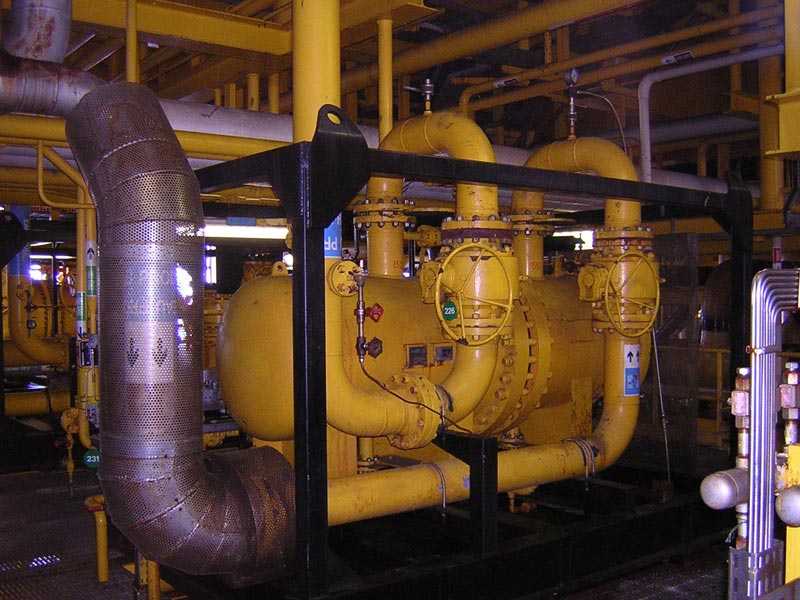

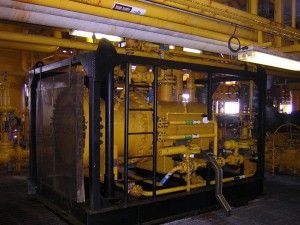

L’avantage majeur des hydrocyclones pour le déshuilage des eaux par rapport au traitement classiques étant la diminution de poids et d’encombrement. L’usage principal en est off-shore que ce soit sur plates-formes ou sur FPSO avec en plus l’insensibilité aux mouvements du navire.

Deux modes de fonctionnement possible selon les conditions opératoires :
- utilisation de la pression de la capacité amont (P>4,5 bars) pour créer le vortex de séparation ;
- reprise par pompe si la pression est insuffisante, avec une recirculation entre la sortie de l’hydrocyclone et l’aspiration de la pompe.

Le débit conditionne le nombre de liners dans la capacité.
